도면관리시스템(DMS 1.0)

(Drawing Management System)



도면관리시스템(DMS)의 개요

본 도면관리시스템(DMS)은 부품 및 설비의 기존 도면 및 추가 제작 도면의 등록, 검색, 삭제 등 관리가 용이한 시스템으로서 각각의 도면을 현장에서 데스크탑PC, 테블릿PC, 스마트폰등을 이용하여 손쉽게 접근이 가능하고, 자재구매시 담당자가 효율적으로 활용할 수 있는 SW시스템 임.

• 직관적인 사용자 인터페이스 및 다양한 검색기능 구현
• 사용자에 따른 권한 및 보안 설정
• 도면의 관리 및 활용도를 높이기 위한 사용환경 구축
• 추가 도면을 고려하여 확장성 있는 DB 개발

도면관리시스템(DMS)의 개요

본 도면관리시스템(DMS)은 부품 및 설비의 기존 도면 및 추가 제작 도면의 등록, 검색, 삭제 등 관리가 용이한 시스템으로서 각각의 도면을 현장에서 데스크탑PC, 테블릿PC, 스마트폰등을 이용하여 손쉽게 접근이 가능하고, 자재구매시 담당자가 효율적으로 활용할 수 있는 SW시스템 임.

• 직관적인 사용자 인터페이스 및 다양한 검색기능 구현
• 사용자에 따른 권한 및 보안 설정
• 도면의 관리 및 활용도를 높이기 위한 사용환경 구축
• 추가 도면을 고려하여 확장성 있는 DB 개발

프로그램 차별성 및 사용환경

• 일반적으로 운영기관에서 사용중인 서버는 윈도우 NT 기반의 웹서버로 구축 되어 있을뿐 아니라 하드웨어 사양이 미흡하여 데이터 검색시 속도저하의 원인이 되고 있음.
• 본 시스템은 개방형 OS인 Linux 시스템상에서 구현되어 검색속도 및 작업환경에서 최상의 솔루션을 제공함.
• 시스템 개발환경

구분	개발서버 (UNIX 환경)	기존서버 (Windows 환경)	비고
운영체제(OS)	Linux	Windows	일 반 적 기 준
웹서버 (Web Server)	Apache	윈도우용 Apache
제작언어 및 CGI용 프로그램 언어	JSP	php

• 서버 H/W 사양

구분	사양
프로세서 유형	Intel (R) Xeon (R)프로세서 E5506
프로세서 속도	2.16 GHz
프로세서 수	프로세서 1개
프로세서 업그레이드	2 프로세스 (4 또는 8 코어)로 업그레이드 가능
프로세서 코어 지원	쿼드 코어
프로세서 FSB	800 MHz FSB
기본 메모리	4GB (2GB 2개) 표준 메모리
내장형 캐시	4MB(4MB 1개) L3 캐시
메모리 유형	DDR 3 레지스터형 DIMM(RDIMM)
최대 메모리	128GB(8GB 16개)(레지스터형 메모리 구성 시) 가능
메모리 슬롯	DIMM 슬롯 16개

※ 상기 사양은 최적성능 구현을 위한 H/W 최소 요구사양임.

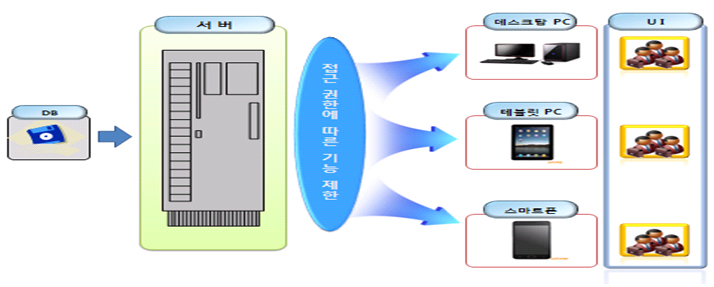

도면관리시스템(DMS) 구성도



시스템의 보안기능(사용자별 권한 설정)

• 사용자는 관리자, 로그인 검색자, 일반 검색자로 구분되며, 접근 권한에 따라 차별된 기능이 제공된다.
• 관리자는 도면 검색, 등록, 삭제, 인쇄, 로그 관리, 다운로드 기능을 제공한다.
• 로그인 검색자는 도면 검색, 등록, 삭제, 인쇄, 다운로드 기능을 제공하나 삭제의 경우 자신이 등록한 파일에 대해서만 가능하다.
• 일반 검색자는 도면 검색 및 열람 기능만 제공한다.

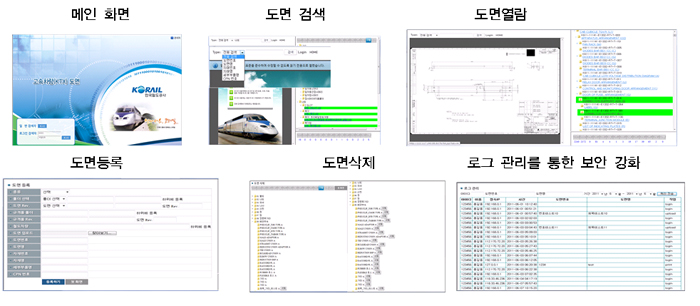

사용자화면
