자기부상열차 궤도검측장비
1. 개요
본 장비는 자기부상열차 궤도를 검측하는 장비로서, 궤도 설치시 설계 위치에 궤도가 정확히 설치되었는가의 측량을 실시하여 궤도 설치 합격 유무를 판정하고, 자기부상 선로의 상태가 차량의 주행 안정성에 미치는 영향을 분석하여 차량의 우수한 성능 확보 및 승객의 편의성 증대에 있다.
2. 측정기의 구성
-측정 장치는 다음과 같이 구성되어 있다
· 반사경, 레이져 센서, 경사 센서, 컴퓨터 및 무선 송수신 장치를 갖춘 측정기 본체
· 무선 송수신기를 갖춘 거리측정기(Tachymeter)
· 삼각측량에 필요한 고정식 반사경(Prism)

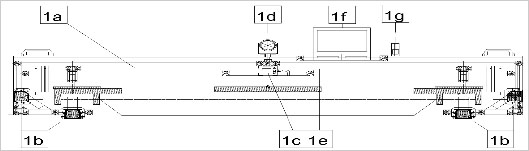

3. 측정기 본체의 구성
기 호 |
명 칭 | 사 양 |
수 량 | 비 고 |
a |
접이식 프레임이 취부된 메인 프레임 |
Aluminum |
1 | |
| b | 삼각측량용 레이저 센서 |
ILD1700-100 |
4 | |
c |
기울기(구배)측정 센서 | ClinoBevel 1USB |
1 | |
| d | 프리즘(반사체) [Prism] | - |
4 | |
e |
입출력 연결장치 및 전원공급 장 | DT9803 |
1 | |
| f | 산업용 노트북 | Panasonic Toughbook CF-29 |
1 | |
| g | RF 송수신기 (광파기 노트북) | Amber OPC1424 | 1 |

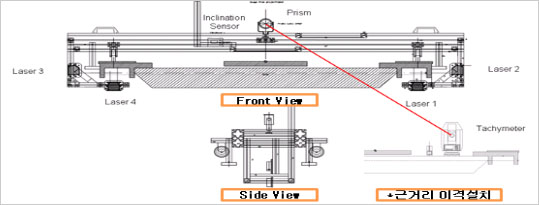

4. 측정 장치 외형 설명
5. 측정장소의 환경
① 풍속 : 10m/sec 이하
② 온도 : -0℃ ~ 40℃
③ 기후 : 눈 비 오는 날 측정 불가
6. 유틸리티
① 풍속 : 10m/sec 이하
② 온도 : -0℃ ~ 40℃
③ 기후 : 눈 비 오는 날 측정 불가
7. 측정범위 및 정밀도
① 풍속 : 10m/sec 이하
② 온도 : -0℃ ~ 40℃
③ 기후 : 눈 비 오는 날 측정 불가
8. 측정결과 현시내용
-

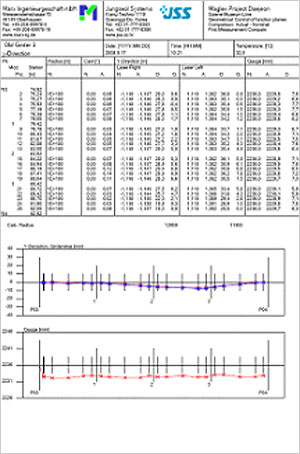

1) Y축방향 ( 평면도 )
-

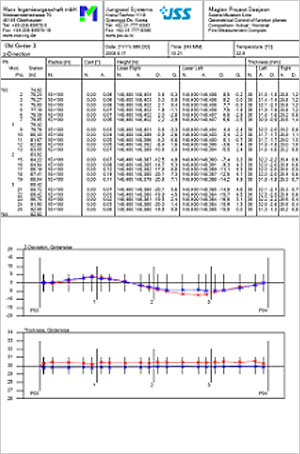

2) Z축방향 ( 정면도 )
-

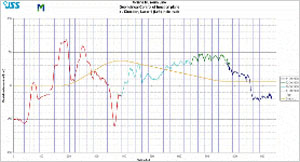

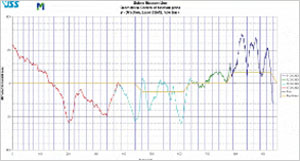

3) 각 거더 측정결과
-
9. 납품실적
순번 |
품명 |
발주처 |
사용처 |
수량 |
비고 |
a |
자기부상열차 |
현대로템(주) |
대전과학관 |
1식 |
