TPS 3.0 - PRO
철도차량 운전성능 시뮬레이션 시스템
프로그램 개요
열차 운전성능 시물레이션(TPS : Train Performance Simulation)프로그램은 철도서비스를 위해 선정된 예비 노선에 차량을 소프트웨어적으로 모의주행시킴으로써 주행 시분과 같은 주행 성능을 결과로 도출하는 시물레이션 프로그램입니다. 이 프로그램을 통해 차량 제작 시 요구되는 주행 성능을 확인할 뿐 아니라 신규노선 의 적정성을 판단하고, 선정된 선로에서의 최적의 운전 조건을 도출할 수 있습니다. 또한 기존 열차 운영 다이아(Diagram)의 운행조건 변경을 통하여 운전계획의 수정 및 보안이 가능합니다. 따라서 현재 철도 계획 및 운영시 신뢰성 있는 결과를 원하는 경우에 효과적으로 대응이 가능합니다.
프로그램 주요기능
- 차량사양 및 노선사양 관련 자료의 입출력이 용이합니다.
- 입력정보를 그래프로 나타내어 확인이 용이합니다.
- 운전시분과 같은 정보를 구간별로 보기 쉽게 출력합니다.
- 열차다이아를 작성하여 노선최적화의 기초자료를 제공합니다.

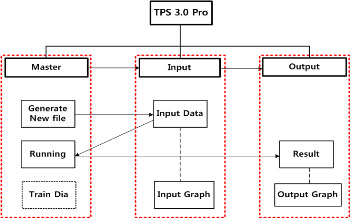

프로그램 구성
TPS 3.0 Pro는 Master, Input, Output의 세부분으로 이루어져 있으며, Master메뉴에는 Train Diagram이라는 메뉴가 있어 독립적으로 열차 다이아를 작성할 수 있습니다.

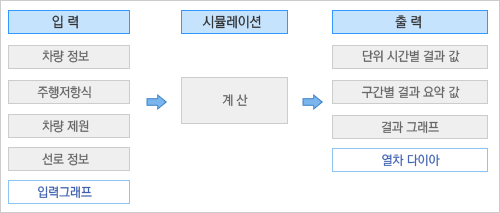

프로그램 기본 원리
TPS 3.0 Pro 개발 및 사용환경
1. 개발환경 |
2. 사용환경 |
||
구 분 |
내 용 |
구 분 |
내 용 |
개발 툴 |
Visual Studio 2010 |
메인 프로세서 |
듀얼 코어(Dual Core) 이상 |
개발 언어 |
Main GUI ⇒ C# |
메모리 |
1GB 이상 |
사용 라이브러리 |
.NET Framework 4.0 |
여유 저장공간 |
1GB 이상 |
외부 라이브러리 |
DevExpress .NET Winform Enterprise |
운영 체계 |
Windows XP, Vista, Win 7(64bit) |
TPS 3.0 Pro 주요 기능
구 분 |
TPS 3.0 Pro (2012. 9) |
|
| 입력 | 열차 추진방식 |
•All-out/Coasting Operation •경제적인 운전기능(Coasting Operation)을 가속, 등속, 감속 구간으로 나누어 설정 |
무정차 정거장 |
•무정차 정거장의 정보를 입력하고, 무정차 정거장으로 인식하여 시뮬레이션 결과를 구간별로 출력 |
|
제한 속도 |
•곡선 반경/기울기(구배)/분기기 정보로 계산•조건 입력시 등호를 입력하여 범위를 구분 |
|
출력 |
멀티 그래프 |
•하나의 그래프 안에 여러 가지의 선으로 원하는 값을 출력 |
정확도 개선 |
•거리-기울기(구배) 그래프의 시작점을 사용자가 입력하여 실제 고도로 출력 가능 |
|
기본 |
확대 /축소 |
•사용자가 원하는 대로 확대/축소 비율 조절 가능•확대/축소한 상태에서 출력 가능 |
파일 형식 |
•메모장 형식의 문서파일•MS Excel, Access와 연동 가능 |
|
호환성 |
•MS Excel, Access, Cad 파일로 결과 파일 변환 가능 |
|
User Interface |
•영어 메뉴(말풍선으로 한글 설명 추가)•키워드 검색이 가능한 매뉴얼 기 |
|
TPS 3.0 Pro - 추가사항
구 분 |
TPS 3.0 Pro (2012. 9) |
|
기본 |
User Interface |
•메뉴를 아이콘으로 만들어 화면 상단에 항상 표시•빠른 실행 기능을 추가하여, 원하는 메뉴를 빠른 실행 메뉴에 등록/취소 가능•단축키 기능 추가•Log 기능을 통하여 실시간 사용 기록을 확인할 수 있고, 문서 파일로 저장 및 편집 가능 |
출력 |
그래프 캐드 변환 |
•그래프를 캐드 파일로 변환하여 출력 가능 (*.dxf) |
플로터 출력기능 |
•그래프, 열차다이아를 플로터로 출력 가능 |
|
열자다이아 |
기본 설정 |
•단선/복선, 최소운전시격, 정거장 정보 입력(부본선 지정), 회복 여유율 설정 |
개별 설정 |
•영업 운전 시간, 출발시간, 출발역, 도착역, 시간대별 열차 운행 회수 및 시격 입력 |
|
출력 기능 |
•열차 교차 수정, 최소 운전시격 수정, 회차 설정•AutoCAD 파일로 변환하여 출력 |
|
TPS 3.0 Pro 출력 개선 사항

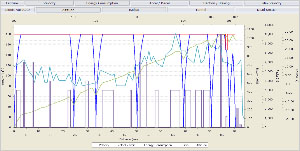

1) 멀티 그래프 |
멀티 그래프 캐드 변환시 |
 |
 |

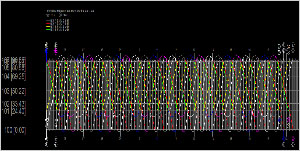

2) 열차다이아 작성 |
열차다이아 캐드 변환시 |
 |
 |

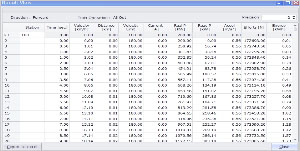

3) 결과값(전체 결과값) |

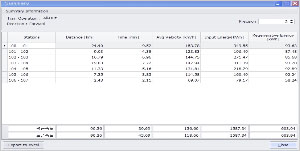

결과값(구간별 결과값) |
 |
 |
